Wałeczki łożyskowe – rodzaje i materiały

Wałeczki są elementami tocznymi stosowanymi w łożyskach wałeczkowych, igiełkowych, prowadnicach, sprzęgłach jednokierunkowych i mechanizmach przenoszących duże obciążenia. W porównaniu z kulką wałeczek styka się z bieżnią na większej powierzchni, dzięki czemu może przenosić wysokie obciążenia promieniowe. Przy doborze ważne są dwa podstawowe wymiary: średnica Dw oraz długość Lw. W zastosowaniach precyzyjnych znaczenie mają również tolerancje wymiarowe, kształt czoła, prostoliniowość tworzącej, chropowatość powierzchni i klasa selekcji.

Najpopularniejsze są wałeczki cylindryczne o stałej średnicy na całej długości. Stosuje się je jako elementy toczne w łożyskach oraz jako oddzielne elementy konstrukcyjne. Wałeczki igiełkowe mają małą średnicę w stosunku do długości i pozwalają budować łożyskowania o niewielkim przekroju poprzecznym. W łożyskach stożkowych występują wałeczki stożkowe, które umożliwiają jednoczesne przenoszenie obciążeń promieniowych i osiowych. W łożyskach baryłkowych stosuje się wałeczki o beczkowym zarysie, pozwalające kompensować niewspółosiowość.

Podstawowym materiałem jest hartowana stal łożyskowa 100Cr6 / AISI 52100, zapewniająca wysoką twardość, odporność zmęczeniową i dobrą jakość powierzchni. Do środowisk wilgotnych lub korozyjnych stosuje się gatunki stali nierdzewnej. W specjalnych aplikacjach spotyka się elementy ceramiczne, zwłaszcza z azotku krzemu, oraz stale narzędziowe i wysokotemperaturowe. Materiał zawsze należy dobierać do obciążenia, prędkości, temperatury, środka smarnego i środowiska pracy.

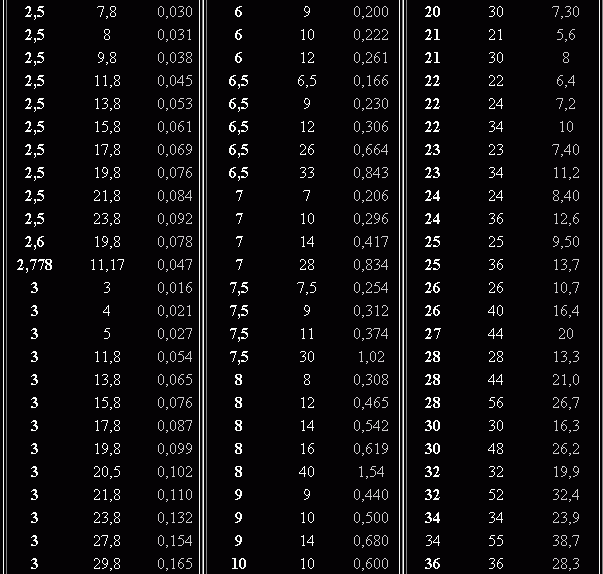

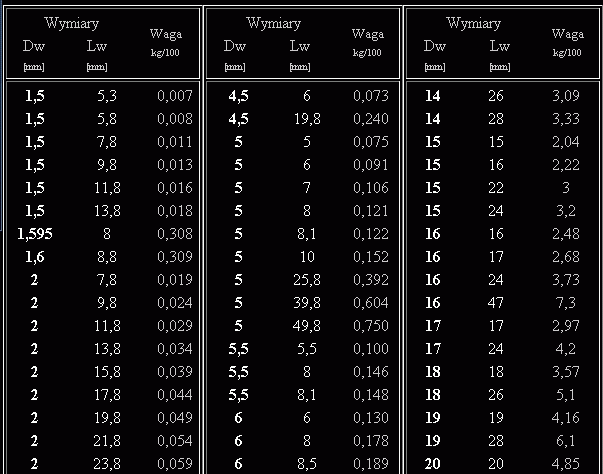

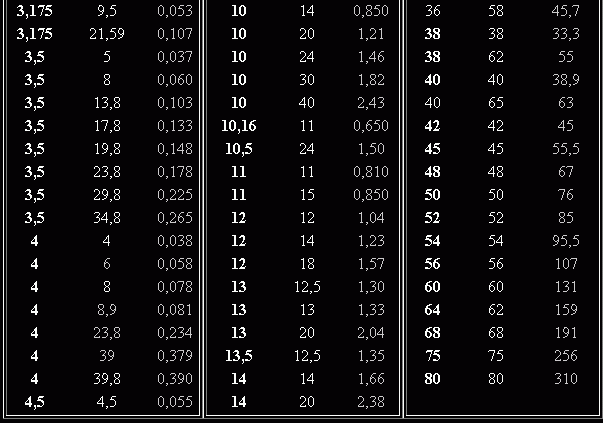

Tabela wymiarów wałeczków

Pozycja	Dw – średnica	Lw – długość	Waga 1000 szt.
Wałeczek 1,5 × 5,3 mm	1,5 mm	5,3 mm	0,007 kg
Wałeczek 1,5 × 5,8 mm	1,5 mm	5,8 mm	0,008 kg
Wałeczek 1,5 × 7,8 mm	1,5 mm	7,8 mm	0,011 kg
Wałeczek 1,5 × 9,8 mm	1,5 mm	9,8 mm	0,013 kg
Wałeczek 1,5 × 11,8 mm	1,5 mm	11,8 mm	0,016 kg
Wałeczek 1,5 × 13,8 mm	1,5 mm	13,8 mm	0,018 kg
Wałeczek 1,595 × 8 mm	1,595 mm	8 mm	0,308 kg
Wałeczek 1,6 × 8,8 mm	1,6 mm	8,8 mm	0,309 kg
Wałeczek 2 × 7,8 mm	2 mm	7,8 mm	0,019 kg
Wałeczek 2 × 9,8 mm	2 mm	9,8 mm	0,024 kg
Wałeczek 2 × 11,8 mm	2 mm	11,8 mm	0,029 kg
Wałeczek 2 × 13,8 mm	2 mm	13,8 mm	0,034 kg
Wałeczek 2 × 15,8 mm	2 mm	15,8 mm	0,039 kg
Wałeczek 2 × 17,8 mm	2 mm	17,8 mm	0,044 kg
Wałeczek 2 × 19,8 mm	2 mm	19,8 mm	0,049 kg
Wałeczek 2 × 21,8 mm	2 mm	21,8 mm	0,054 kg
Wałeczek 2 × 23,8 mm	2 mm	23,8 mm	0,059 kg
Wałeczek 2,5 × 7,8 mm	2,5 mm	7,8 mm	0,030 kg
Wałeczek 2,5 × 8 mm	2,5 mm	8 mm	0,031 kg
Wałeczek 2,5 × 9,8 mm	2,5 mm	9,8 mm	0,038 kg
Wałeczek 2,5 × 11,8 mm	2,5 mm	11,8 mm	0,045 kg
Wałeczek 2,5 × 13,8 mm	2,5 mm	13,8 mm	0,053 kg
Wałeczek 2,5 × 15,8 mm	2,5 mm	15,8 mm	0,061 kg
Wałeczek 2,5 × 17,8 mm	2,5 mm	17,8 mm	0,069 kg
Wałeczek 2,5 × 19,8 mm	2,5 mm	19,8 mm	0,076 kg
Wałeczek 2,5 × 21,8 mm	2,5 mm	21,8 mm	0,084 kg
Wałeczek 2,5 × 23,8 mm	2,5 mm	23,8 mm	0,092 kg
Wałeczek 2,6 × 19,8 mm	2,6 mm	19,8 mm	0,078 kg
Wałeczek 2,778 × 11,17 mm	2,778 mm	11,17 mm	0,047 kg
Wałeczek 3 × 3 mm	3 mm	3 mm	0,016 kg
Wałeczek 3 × 4 mm	3 mm	4 mm	0,021 kg
Wałeczek 3 × 5 mm	3 mm	5 mm	0,027 kg
Wałeczek 3 × 11,8 mm	3 mm	11,8 mm	0,054 kg
Wałeczek 3 × 13,8 mm	3 mm	13,8 mm	0,065 kg
Wałeczek 3 × 15,8 mm	3 mm	15,8 mm	0,076 kg
Wałeczek 3 × 17,8 mm	3 mm	17,8 mm	0,087 kg
Wałeczek 3 × 19,8 mm	3 mm	19,8 mm	0,099 kg
Wałeczek 3 × 20,5 mm	3 mm	20,5 mm	0,102 kg
Wałeczek 3 × 21,8 mm	3 mm	21,8 mm	0,110 kg
Wałeczek 3 × 23,8 mm	3 mm	23,8 mm	0,132 kg
Wałeczek 3 × 27,8 mm	3 mm	27,8 mm	0,154 kg
Wałeczek 3 × 29,8 mm	3 mm	29,8 mm	0,165 kg
Wałeczek 3,175 × 9,5 mm	3,175 mm	9,5 mm	0,053 kg
Wałeczek 3,175 × 21,59 mm	3,175 mm	21,59 mm	0,107 kg
Wałeczek 3,5 × 5 mm	3,5 mm	5 mm	0,037 kg
Wałeczek 3,5 × 8 mm	3,5 mm	8 mm	0,060 kg
Wałeczek 3,5 × 13,8 mm	3,5 mm	13,8 mm	0,103 kg
Wałeczek 3,5 × 17,8 mm	3,5 mm	17,8 mm	0,133 kg
Wałeczek 3,5 × 19,8 mm	3,5 mm	19,8 mm	0,148 kg
Wałeczek 3,5 × 23,8 mm	3,5 mm	23,8 mm	0,178 kg
Wałeczek 3,5 × 29,8 mm	3,5 mm	29,8 mm	0,225 kg
Wałeczek 3,5 × 34,8 mm	3,5 mm	34,8 mm	0,265 kg
Wałeczek 4 × 4 mm	4 mm	4 mm	0,038 kg
Wałeczek 4 × 6 mm	4 mm	6 mm	0,058 kg
Wałeczek 4 × 8 mm	4 mm	8 mm	0,078 kg
Wałeczek 4 × 8,9 mm	4 mm	8,9 mm	0,081 kg
Wałeczek 4 × 23,8 mm	4 mm	23,8 mm	0,234 kg
Wałeczek 4 × 39 mm	4 mm	39 mm	0,379 kg
Wałeczek 4 × 39,8 mm	4 mm	39,8 mm	0,390 kg
Wałeczek 4,5 × 4,5 mm	4,5 mm	4,5 mm	0,055 kg
Wałeczek 4,5 × 6 mm	4,5 mm	6 mm	0,073 kg
Wałeczek 4,5 × 19,8 mm	4,5 mm	19,8 mm	0,240 kg
Wałeczek 5 × 5 mm	5 mm	5 mm	0,075 kg
Wałeczek 5 × 6 mm	5 mm	6 mm	0,091 kg
Wałeczek 5 × 7 mm	5 mm	7 mm	0,106 kg
Wałeczek 5 × 8 mm	5 mm	8 mm	0,121 kg
Wałeczek 5 × 8,1 mm	5 mm	8,1 mm	0,122 kg
Wałeczek 5 × 10 mm	5 mm	10 mm	0,152 kg
Wałeczek 5 × 25,8 mm	5 mm	25,8 mm	0,392 kg
Wałeczek 5 × 39,8 mm	5 mm	39,8 mm	0,604 kg
Wałeczek 5 × 49,8 mm	5 mm	49,8 mm	0,750 kg
Wałeczek 5,5 × 5,5 mm	5,5 mm	5,5 mm	0,100 kg
Wałeczek 5,5 × 8 mm	5,5 mm	8 mm	0,146 kg
Wałeczek 5,5 × 8,1 mm	5,5 mm	8,1 mm	0,148 kg
Wałeczek 6 × 6 mm	6 mm	6 mm	0,130 kg
Wałeczek 6 × 8 mm	6 mm	8 mm	0,178 kg
Wałeczek 6 × 8,5 mm	6 mm	8,5 mm	0,189 kg
Wałeczek 6 × 9 mm	6 mm	9 mm	0,200 kg
Wałeczek 6 × 10 mm	6 mm	10 mm	0,222 kg
Wałeczek 6 × 12 mm	6 mm	12 mm	0,261 kg
Wałeczek 6,5 × 6,5 mm	6,5 mm	6,5 mm	0,166 kg
Wałeczek 6,5 × 9 mm	6,5 mm	9 mm	0,230 kg
Wałeczek 6,5 × 12 mm	6,5 mm	12 mm	0,306 kg
Wałeczek 6,5 × 26 mm	6,5 mm	26 mm	0,664 kg
Wałeczek 6,5 × 33 mm	6,5 mm	33 mm	0,843 kg
Wałeczek 7 × 7 mm	7 mm	7 mm	0,206 kg
Wałeczek 7 × 10 mm	7 mm	10 mm	0,296 kg
Wałeczek 7 × 14 mm	7 mm	14 mm	0,417 kg
Wałeczek 7 × 28 mm	7 mm	28 mm	0,834 kg
Wałeczek 7,5 × 7,5 mm	7,5 mm	7,5 mm	0,254 kg
Wałeczek 7,5 × 9 mm	7,5 mm	9 mm	0,312 kg
Wałeczek 7,5 × 11 mm	7,5 mm	11 mm	0,374 kg
Wałeczek 7,5 × 30 mm	7,5 mm	30 mm	1,02 kg
Wałeczek 8 × 8 mm	8 mm	8 mm	0,308 kg
Wałeczek 8 × 12 mm	8 mm	12 mm	0,465 kg
Wałeczek 8 × 14 mm	8 mm	14 mm	0,542 kg
Wałeczek 8 × 16 mm	8 mm	16 mm	0,618 kg
Wałeczek 8 × 40 mm	8 mm	40 mm	1,54 kg
Wałeczek 9 × 9 mm	9 mm	9 mm	0,440 kg
Wałeczek 9 × 10 mm	9 mm	10 mm	0,500 kg
Wałeczek 9 × 14 mm	9 mm	14 mm	0,680 kg
Wałeczek 10 × 10 mm	10 mm	10 mm	0,600 kg
Wałeczek 10 × 14 mm	10 mm	14 mm	0,850 kg
Wałeczek 10 × 20 mm	10 mm	20 mm	1,21 kg
Wałeczek 10 × 24 mm	10 mm	24 mm	1,46 kg
Wałeczek 10 × 30 mm	10 mm	30 mm	1,82 kg
Wałeczek 10 × 40 mm	10 mm	40 mm	2,43 kg
Wałeczek 10,16 × 11 mm	10,16 mm	11 mm	0,650 kg
Wałeczek 10,5 × 24 mm	10,5 mm	24 mm	1,50 kg
Wałeczek 11 × 11 mm	11 mm	11 mm	0,810 kg
Wałeczek 11 × 15 mm	11 mm	15 mm	0,850 kg
Wałeczek 12 × 12 mm	12 mm	12 mm	1,04 kg
Wałeczek 12 × 14 mm	12 mm	14 mm	1,23 kg
Wałeczek 12 × 18 mm	12 mm	18 mm	1,57 kg
Wałeczek 13 × 12,5 mm	13 mm	12,5 mm	1,30 kg
Wałeczek 13 × 13 mm	13 mm	13 mm	1,33 kg
Wałeczek 13 × 20 mm	13 mm	20 mm	2,04 kg
Wałeczek 13,5 × 12,5 mm	13,5 mm	12,5 mm	1,35 kg
Wałeczek 14 × 14 mm	14 mm	14 mm	1,66 kg
Wałeczek 14 × 20 mm	14 mm	20 mm	2,38 kg
Wałeczek 14 × 26 mm	14 mm	26 mm	3,09 kg
Wałeczek 14 × 28 mm	14 mm	28 mm	3,33 kg
Wałeczek 15 × 15 mm	15 mm	15 mm	2,04 kg
Wałeczek 15 × 16 mm	15 mm	16 mm	2,22 kg
Wałeczek 15 × 22 mm	15 mm	22 mm	3 kg
Wałeczek 15 × 24 mm	15 mm	24 mm	3,2 kg
Wałeczek 16 × 16 mm	16 mm	16 mm	2,48 kg
Wałeczek 16 × 17 mm	16 mm	17 mm	2,68 kg
Wałeczek 16 × 24 mm	16 mm	24 mm	3,73 kg
Wałeczek 16 × 47 mm	16 mm	47 mm	7,3 kg
Wałeczek 17 × 17 mm	17 mm	17 mm	2,97 kg
Wałeczek 17 × 24 mm	17 mm	24 mm	4,2 kg
Wałeczek 18 × 18 mm	18 mm	18 mm	3,57 kg
Wałeczek 18 × 26 mm	18 mm	26 mm	5,1 kg
Wałeczek 19 × 19 mm	19 mm	19 mm	4,16 kg
Wałeczek 19 × 28 mm	19 mm	28 mm	6,1 kg
Wałeczek 20 × 20 mm	20 mm	20 mm	4,85 kg
Wałeczek 20 × 30 mm	20 mm	30 mm	7,30 kg
Wałeczek 21 × 21 mm	21 mm	21 mm	5,6 kg
Wałeczek 21 × 30 mm	21 mm	30 mm	8 kg
Wałeczek 22 × 22 mm	22 mm	22 mm	6,4 kg
Wałeczek 22 × 24 mm	22 mm	24 mm	7,2 kg
Wałeczek 22 × 34 mm	22 mm	34 mm	10 kg
Wałeczek 23 × 23 mm	23 mm	23 mm	7,40 kg
Wałeczek 23 × 34 mm	23 mm	34 mm	11,2 kg
Wałeczek 24 × 24 mm	24 mm	24 mm	8,40 kg
Wałeczek 24 × 36 mm	24 mm	36 mm	12,6 kg
Wałeczek 25 × 25 mm	25 mm	25 mm	9,50 kg
Wałeczek 25 × 36 mm	25 mm	36 mm	13,7 kg
Wałeczek 26 × 26 mm	26 mm	26 mm	10,7 kg
Wałeczek 26 × 40 mm	26 mm	40 mm	16,4 kg
Wałeczek 27 × 44 mm	27 mm	44 mm	20 kg
Wałeczek 28 × 28 mm	28 mm	28 mm	13,3 kg
Wałeczek 28 × 44 mm	28 mm	44 mm	21,0 kg
Wałeczek 28 × 56 mm	28 mm	56 mm	26,7 kg
Wałeczek 30 × 30 mm	30 mm	30 mm	16,3 kg
Wałeczek 30 × 48 mm	30 mm	48 mm	26,2 kg
Wałeczek 32 × 32 mm	32 mm	32 mm	19,9 kg
Wałeczek 32 × 52 mm	32 mm	52 mm	32,4 kg
Wałeczek 34 × 34 mm	34 mm	34 mm	23,9 kg
Wałeczek 34 × 55 mm	34 mm	55 mm	38,7 kg
Wałeczek 36 × 36 mm	36 mm	36 mm	28,3 kg
Wałeczek 36 × 58 mm	36 mm	58 mm	45,7 kg
Wałeczek 38 × 38 mm	38 mm	38 mm	33,3 kg
Wałeczek 38 × 62 mm	38 mm	62 mm	55 kg
Wałeczek 40 × 40 mm	40 mm	40 mm	38,9 kg
Wałeczek 40 × 65 mm	40 mm	65 mm	63 kg
Wałeczek 42 × 42 mm	42 mm	42 mm	45 kg
Wałeczek 45 × 45 mm	45 mm	45 mm	55,5 kg
Wałeczek 48 × 48 mm	48 mm	48 mm	67 kg
Wałeczek 50 × 50 mm	50 mm	50 mm	76 kg
Wałeczek 52 × 52 mm	52 mm	52 mm	85 kg
Wałeczek 54 × 54 mm	54 mm	54 mm	95,5 kg
Wałeczek 56 × 56 mm	56 mm	56 mm	107 kg
Wałeczek 60 × 60 mm	60 mm	60 mm	131 kg
Wałeczek 64 × 62 mm	64 mm	62 mm	159 kg
Wałeczek 68 × 68 mm	68 mm	68 mm	191 kg
Wałeczek 75 × 75 mm	75 mm	75 mm	256 kg
Wałeczek 80 × 80 mm	80 mm	80 mm	310 kg

Tabela została przepisana z katalogu graficznego na stronie ABS Serwis. Przy zamówieniu warto dodatkowo potwierdzić tolerancję i wykonanie czoła wałeczka.
