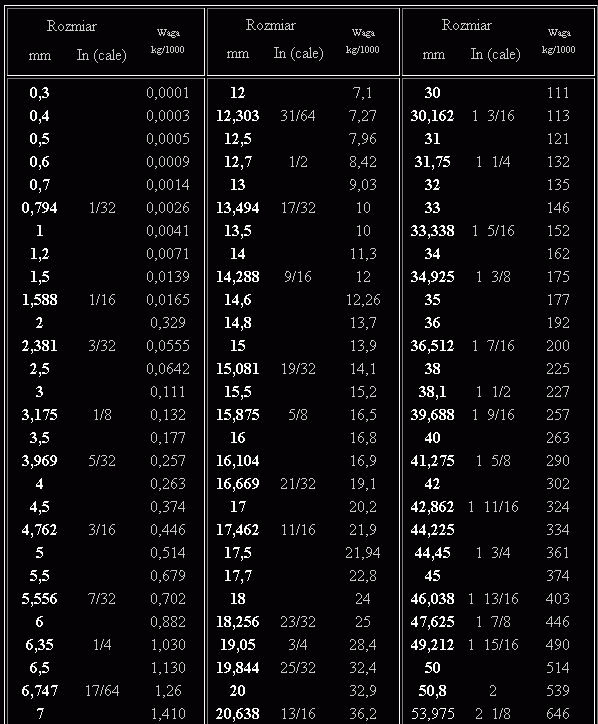

Kulki łożyskowe

Łożysko kulkowe

0,3		0,0001
0,397	1/64	0,0002
0,4		0,0003
0,5		0,0005
0,6		0,0009
0,7		0,0014
0,794	1/32	0,0026
1		0,0041
1,191	3/64	0,0073
1,2		0,0071
1,5		0,0139
1,588	1/16	0,0165
2		0,329
2,381	3/32	0,0555
2,5		0,0642
2,778	7/64	0,0825
3		0,111
3,175	1/8	0,132
3,5		0,177
3,969	5/32	0,257
4		0,263
4,5		0,374
4,762	3/16	0,446
5		0,514
5,5		0,679
5,556	7/32	0,702
6		0,882
6,35	1/4	1,030
6,5		1,130
6,747	17/64	1,26
7		1,410
7,144	9/32	1,5
7,5		1,74
7,938	5/16	2,06
8		2,1
8,5		2,52
8,731	11/32	2,66
9		3,0
9,128	23/64	3,13
9,525	3/8	3,55
9,922	25/64	3,69
10		4,11
10,319	13/32	4,43
11		5,47
11,112	7/16	5,64
11,5		6,2
11,509	29/64	6,204
11,906	15/32	6,93
12		7,1
12,303	31/64	7,27
12,5		7,96
12,7	1/2	8,42
13		9,03
13,494	17/32	10

13,5		10
14		11,3
14,288	9/16	12
14,6		12,26
14,8		13,7
15		13,9
15,081	19/32	14,1
15,5		15,2
15,875	5/8	16,5
16		16,8
16,104		16,9
16,669	21/32	19,1
17		20,2
17,462	11/16	21,9
17,5		21,94
17,7		22,8
18		24
18,256	23/32	25
19,05	3/4	28,4
19,844	25/32	32,4
20		32,9
20,638	13/16	36,2
21		38,1
21,431	27/32	40
22		43,8
22,225	7/8	45,2
23		49,6
23,019	29/32	49,7
23,812	15/16	55,5
24		56,8
24,606	31/32	61,2
25		64,2
25,4	1	67,4
26		72,3
26,194		72,8
26,988	1 1/16	80,8
27,5		84,7
28		90,2
28,575	1 1/8	95,5
30		111
30,162	1 3/16	113
31		121
31,75	1 1/4	132
32		135
33		146
33,338	1 5/16	152
34		162
34,925	1 3/8	175
35		177
36		192
36,512	1 7/16	200
38		225
38,1	1 1/2	227
39,688	1 9/16	257

40		263
41,275	1 5/8	290
42		302
42,862	1 11/16	324
44,225		334
44,45	1 3/4	361
45		374
46,038	1 13/16	403
47,625	1 7/8	446
49,212	1 15/16	490
50		514
50,8	2	539
53,975	2 1/8	646
55		679
57,15	2 1/4	767
60		882
60,325	2 3/8	902
63,5	2 1/2	1030
65		1130
66,675	2 5/8	1220
69,85	2 3/4	1400
70		1410
73,025	2 7/8	1600
75		1740
76,2		1820
79,375	3 1/8	2060
80		2100
82,55	3 1/4	2310
85		2520
85,725	3 3/8	2590
88.900	31/2	2887
90,00		2996
92,075	35/8	3111
95,00		3524
95,250	33/4	3557
98,425	37/8	3925
100		4110
101,6	4	4310
107,95	41/4	5170
110		5470
114,3	41/2	6139
120		7102
120,65	43/4	7218
127	5	8419
133,35	51/4	9746
139,7	51/2	11206
146,05	53/4	12805
152,4	6	14548

Podstawowe materiały z których są wykonywane kulki:

Stal chromowana AISI 52100
Stal chromowana jest
najczęściej używanym materiałem do produkcji kulek łożyskowych. Kulki z niej wykonane charakteryzują się wysoką wytrzymałością na ścieranie i obciążenie.

Stali z niską domieszką węgla AISI 1010 / 1015
Kulki wykonane z tej stali mogą być tylko powierzchniowo
utwardzane. Oznacza to, że wewnętrzna część kulki jest miększa niż jej powierzchnia. Kulki te stosuje się przy małych obciążeniach, gdzie duża
precyzja nie jest wymagana, jak na przykład prowadnice do szuflad, zabawki, zamki. Kulki wykonane ze stali z niską domieszką węgla są najtańszymi kulkami.

Stal z wysoką domieszką węgla AISI 1045 / 1085
Kulki wykonane z tej stali mają niższą wytrzymałość na obciążenia niz kulki z stali chromowej ale wyższą niż kulki ze stali z niższą domieszką węgla. Kulki te są tańsze niż kulki ze stali chromowej. Wykorzystuje się je między innymi w łożyskach meblowych i rowerach.

Stal nierdzewna AISI 304
Kulki wykonane z tego materiału charakteryzuja się odpornością na korozję, oraz niską magnetycznością.

Stal nierdzewna AISI 316
Kulki wykonane z tego materiału są najbardziej odporne na korozję. Są to kulki łożyskowe niemagnetyczne. Kulki te są częśto wykorzytywane w przemyśle chemicznym.

Stal nierdzewna AISI 420
Kulki nierdzewne wykożystywane przy budowie łozys nierdzewnych. Doskonale sprawdzają się przy kontakcie z wodą.

Poza kulkami stalowymi spotyka sie także kulki:

kulki ceramiczne
kulki gumowe
kulki plastikowe
kulki szklane
kulki z mosiadzu
kulki z brązu
